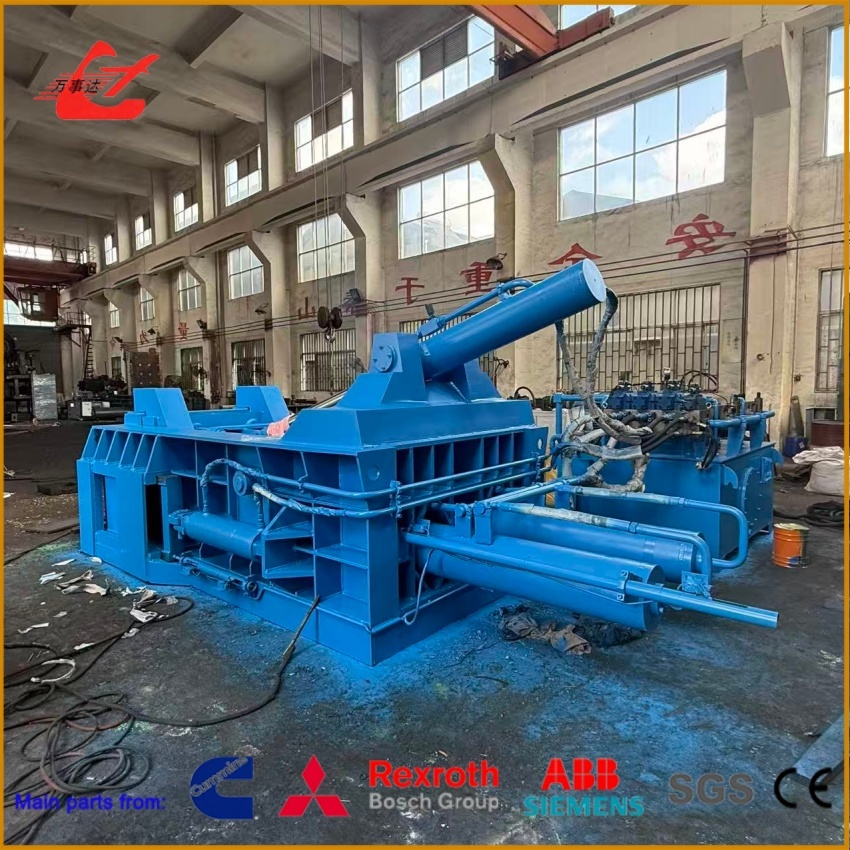

১৬০ টন স্ক্র্যাপ মেটাল ব্যালিং মেশিন ১৬০০×১০০০×৮০০ মিমি চেম্বার এবং প্রায় ১৬০ সেকেন্ডের চক্র

Y83-160 টার্ন-আউট মেটাল ব্যালার হল একটি হাইড্রোলিক কম্প্রেশন মেশিন যা স্ক্র্যাপ ইয়ার্ড, মেটাল-প্রসেসিং প্ল্যান্ট, রিসাইক্লিং কোম্পানি, ফাউন্ড্রি এবং স্মেল্টিং সুবিধাগুলির জন্য ডিজাইন করা হয়েছে।

এর প্রধান সিলিন্ডার ১৬০০ kN এর একটি নামমাত্র শক্তি সরবরাহ করে, যা প্রায় ১৬০ টনের সমতুল্য। মেশিনটি আলগা, অনিয়মিত এবং পরিচালনা করা কঠিন স্ক্র্যাপ স্টিল, অ্যালুমিনিয়াম এবং উৎপাদন অফকাটগুলিকে ঘন এবং আরও অভিন্ন বেইলে সংকুচিত করে।

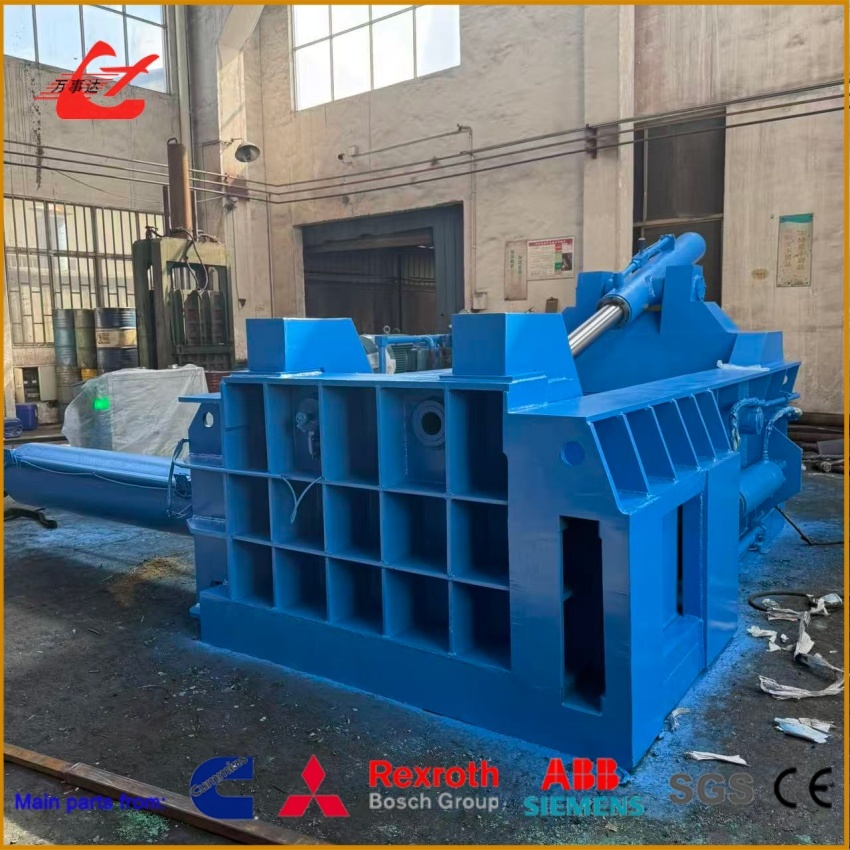

প্রেস বক্সের পরিমাপ ১৬০০×১০০০×৮০০ মিমি। সমাপ্ত বেলের আকার প্রায় (৪০০-৬০০)×৪০০×৪০০ মিমি, একটি স্ট্যান্ডার্ড বেলের ক্রস-সেকশন ৪০০×৪০০ মিমি। লোডিং পরিমাণ, উপাদানের ধরণ এবং কম্প্রেশন ফলাফলের উপর নির্ভর করে বেলের দৈর্ঘ্য ৪০০ থেকে ৬০০ মিমি এর মধ্যে পরিবর্তিত হতে পারে।

Y83-160 একটি টার্ন-আউট বেল-ডিসচার্জ সিস্টেম ব্যবহার করে। কম্প্রেশনের পরে, বেল টার্ন-আউট সিলিন্ডার সমাপ্ত বেলটিকে প্রেস বক্স থেকে বের করে দেয়, একটি ভারী বেল ম্যানুয়ালি সরানোর অসুবিধা হ্রাস করে।

হাইড্রোলিক সিস্টেমের চাপ ২৫ MPa। দুটি ১৫ কিলোওয়াট মোটর নির্দিষ্ট করা হয়েছে, যা প্রায় ৩০ কিলোওয়াট মোট ইনস্টল করা শক্তি প্রদান করে। রেফারেন্স সাইকেল সময় প্রায় ১৬০ সেকেন্ড।

একটি ব্যবহারিক Y83-160 মেটাল ব্যালার, ১৬০ টন হাইড্রোলিক মেটাল ব্যালার, টার্ন-আউট মেটাল ব্যালার, স্ক্র্যাপ মেটাল ব্যালিং মেশিন এবং হাইড্রোলিক স্ক্র্যাপ ব্যালার হিসাবে, মেশিনটি গ্রাহকদের স্টোরেজ ব্যবহার, পরিবহন ঘনত্ব এবং স্ক্র্যাপ সরবরাহের মানককরণ উন্নত করতে সহায়তা করে।

একটি মেটাল-রিসাইক্লিং ব্যবসার লাভজনকতা কেবল স্ক্র্যাপের দামের উপরই নয়, পরিবহন, স্টোরেজ, শ্রম এবং ডাউনস্ট্রিম গ্রহণের উপরও নির্ভর করে।

অনেক কোম্পানি প্রচুর পরিমাণে স্ক্র্যাপ প্রক্রিয়া করে, তবে আলগা উপাদান এখনও উল্লেখযোগ্য লুকানো খরচ তৈরি করতে পারে।

স্টিল অফকাট, হালকা অ্যালুমিনিয়াম স্ক্র্যাপ, স্ট্যাম্পিং বর্জ্য, শীট প্রান্ত এবং প্রোফাইল অবশিষ্টাংশগুলি অনিয়মিত এবং স্ট্যাক করা কঠিন।

এটি কারণ হতে পারে:

• খারাপ গুদাম টার্নওভার
• স্ক্র্যাপ-স্টোরেজ এলাকার সম্প্রসারণ
• বিভিন্ন উপকরণের মিশ্রণ
• অতিরিক্ত হাউসকিপিং কাজ
• বর্ধিত নিরাপত্তা-ব্যবস্থাপনা চাপ

কম-ঘনত্বের ধাতব স্ক্র্যাপ ট্রাক বা কন্টেইনারের সম্পূর্ণ আয়তন দখল করতে পারে যখন প্রকৃত পেলোড অনুমোদিত ওজনের নিচে থাকে।

এটি প্রতি টন মালবাহী খরচ বাড়ায়, বিশেষ করে দীর্ঘ-দূরত্বের পরিবহন এবং রপ্তানি চালানের জন্য।

আলগা স্ক্র্যাপের জন্য বারবার গ্র্যাবিং, সাজানো এবং কম্প্যাক্টিং প্রয়োজন। ছোট অফকাটগুলি হ্যান্ডলিংয়ের সময় পড়ে যেতে পারে, উপাদান ক্ষতি এবং পরিষ্কারের কাজ বাড়িয়ে তোলে।

স্টিল মিল, ফাউন্ড্রি এবং সেকেন্ডারি-মেটাল উৎপাদকরা বাছাই করা এবং অভিন্নভাবে সংকুচিত বেইলগুলি আরও দক্ষতার সাথে পরিচালনা করতে পারে।

নিয়মিত বেইলগুলি সহজে করা যায়:

1. ওজন
2. গণনা
3. সংরক্ষণ
4. পরিবহন
5. ফর্কলিফ্ট বা মেটেরিয়াল হ্যান্ডলার দিয়ে পরিচালনা
6. ফার্নেস চার্জিংয়ের জন্য প্রস্তুত করা

একটি ট্রাকে স্ক্র্যাপ কম্প্যাক্ট করার জন্য লোডার বা এক্সকাভেটর ব্যবহার করলে সামঞ্জস্যপূর্ণ মাত্রা বা ঘনত্বের বেইল তৈরি করা যায় না।

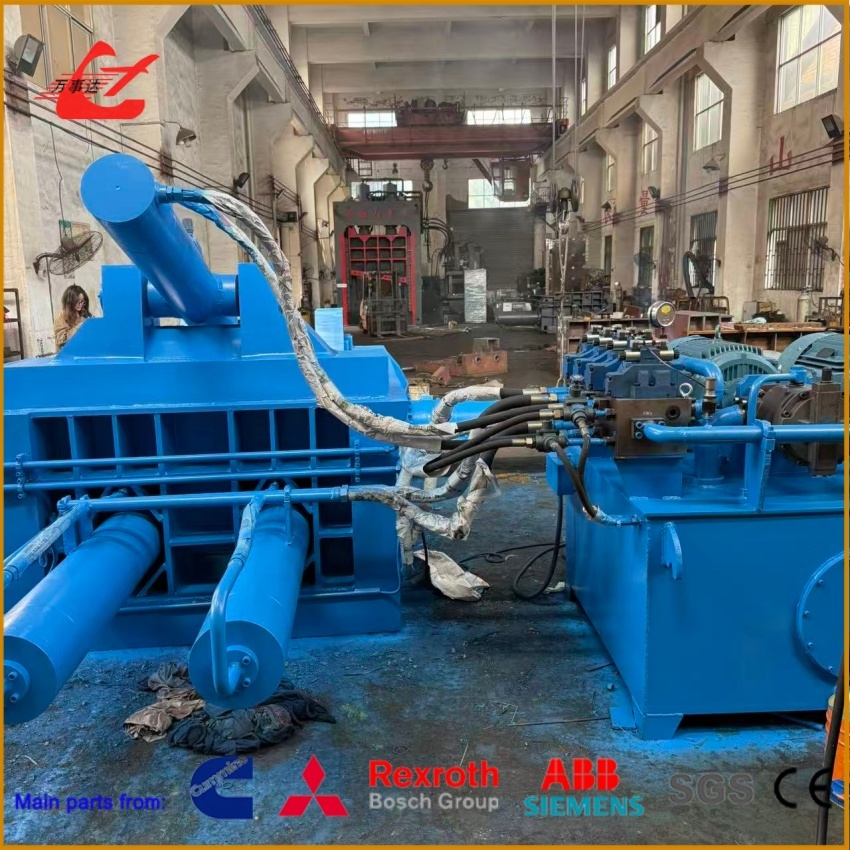

Y83-160 হাইড্রোলিক মেটাল ব্যালার একাধিক দিক থেকে আলগা স্ক্র্যাপ সংকুচিত করার জন্য প্রধান, পার্শ্ব এবং টপ-কভার সিলিন্ডারের সমন্বয় ব্যবহার করে।

এর প্রধান হাইড্রোলিক অ্যাকচুয়েটরগুলির মধ্যে রয়েছে:

• ১৬০০ kN প্রধান সিলিন্ডার
• ১২৫০ kN পার্শ্ব সিলিন্ডার
• ৬৩০ kN টপ-কভার সিলিন্ডার
• ৬০ kN বেল টার্ন-আউট সিলিন্ডার

স্ক্র্যাপ ১৬০০×১০০০×৮০০ মিমি প্রেস বক্সে লোড করা হয়। টপ কভার এবং সাইড সিলিন্ডার উপাদানটিকে প্রি-কম্প্রেস এবং আকার দেয়। প্রধান সিলিন্ডার তখন ৪০০×৪০০ মিমি ক্রস-সেকশন সহ একটি বেল তৈরি করতে চূড়ান্ত কম্প্রেশন প্রয়োগ করে।

কম্প্রেশনের পরে, টার্ন-আউট সিলিন্ডার সমাপ্ত বেলটি ডিসচার্জ করে।

এই প্রক্রিয়া গ্রাহকদের সাহায্য করে:

হাইড্রোলিক কম্প্রেশন বাল্ক ঘনত্ব বাড়ায় এবং স্টোরেজের জন্য প্রয়োজনীয় ফ্লোর স্পেস হ্রাস করে।

অভিন্ন বেইলগুলি ট্রাক এবং কন্টেইনারের ভিতরে আরও দক্ষতার সাথে সাজানো যেতে পারে।

বিভিন্ন উপকরণ বেইল করা, লেবেল করা এবং আলাদাভাবে সংরক্ষণ করা যেতে পারে।

প্রতিটি বেইল অনেক আলগা টুকরা বারবার হ্যান্ডলিং করার পরিবর্তে একটি কেন্দ্রীভূত ইউনিট হিসাবে সরানো যেতে পারে।

সামঞ্জস্যপূর্ণ বেলের মাত্রা সংগঠিত ওজন রেকর্ড, ইনভেন্টরি নিয়ন্ত্রণ এবং ক্রয় পদ্ধতির সমর্থন করে।

১৬০০ kN সংখ্যা প্রধান কম্প্রেশন সিলিন্ডারের নামমাত্র শক্তিকে বোঝায় এবং এটি মেশিনটিকে ১৬০-টন মেটাল ব্যালার হিসাবে বর্ণনা করার ভিত্তি।

পার্শ্ব, টপ-কভার এবং প্রধান সিলিন্ডারের শক্তিগুলি কেবল একটি মোট মেশিন শক্তি হিসাবে যোগ করা উচিত নয় কারণ প্রতিটি সিলিন্ডার একটি ভিন্ন আন্দোলন সম্পাদন করে।

প্রায় ১৬০-সেকেন্ডের সাইকেল একটি রেফারেন্স মান। প্রকৃত দক্ষতা নির্ভর করে:

• উপাদানের ধরণ
• মূল বাল্ক ঘনত্ব
• লোডিং পরিমাণ
• স্ক্র্যাপের মাত্রা
• অপারেটরের অভিজ্ঞতা
• হাইড্রোলিক-তেলের তাপমাত্রা
• প্রয়োজনীয় বেলের ঘনত্ব

১৬০০ kN প্রধান সিলিন্ডার সাধারণ স্ক্র্যাপ স্টিল, হালকা মেটাল স্ক্র্যাপ এবং অ্যালুমিনিয়াম অফকাটগুলির কম্প্রেশনের জন্য উপযুক্ত।

প্রধান, পার্শ্ব এবং টপ-কভার সিলিন্ডারগুলি অনিয়মিত স্ক্র্যাপকে আকার এবং কম্প্যাক্ট করার জন্য একসাথে কাজ করে।

তুলনামূলকভাবে বড় চেম্বার আলগা স্ক্র্যাপের একটি দরকারী পরিমাণ গ্রহণ করে এবং অতিরিক্ত প্রি-কাটিংয়ের প্রয়োজনীয়তা হ্রাস করতে পারে।

নিয়মিত ক্রস-সেকশন দক্ষ স্টোরেজ, ট্রাক লোডিং, ওজন এবং ডাউনস্ট্রিম হ্যান্ডলিং সমর্থন করে।

টার্ন-আউট সিলিন্ডার সংকুচিত বেলটিকে চেম্বার থেকে বের করে দেয় এবং ম্যানুয়াল বেল-রিমুভাল অসুবিধা হ্রাস করে।

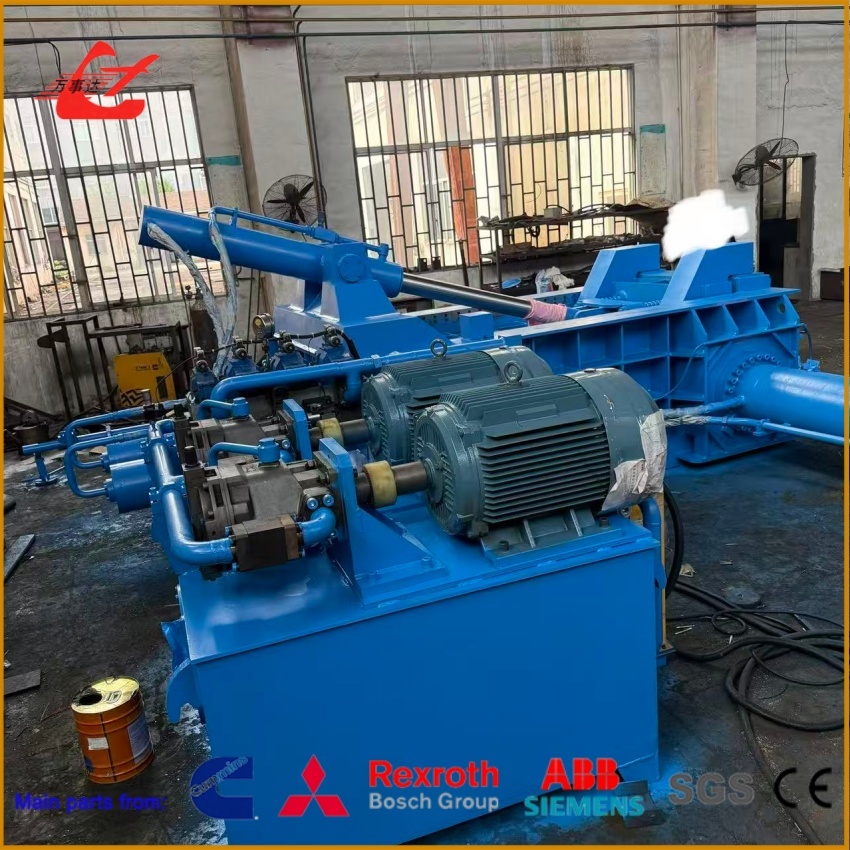

দুটি ৬৩YCY14-1B পাম্প এবং দুটি ১৫ কিলোওয়াট মোটর হাইড্রোলিক শক্তি সরবরাহ করে, যার মোট ইনস্টল করা শক্তি প্রায় ৩০ কিলোওয়াট।

হাইড্রোলিক সিস্টেম কম্প্রেশন এবং ডিসচার্জ সিলিন্ডারের সমন্বিত আন্দোলনকে সমর্থন করে।

সিলিন্ডার, পাম্প, মোটর এবং ভালভের মতো প্রধান উপাদানগুলি একটি পরিকল্পিত রক্ষণাবেক্ষণ প্রোগ্রামের মাধ্যমে পরিদর্শন করা যেতে পারে।

হালকা স্ক্র্যাপ স্টিল, স্ট্যাম্পিং বর্জ্য, শীট অফকাট এবং ফ্যাব্রিকেশন স্ক্র্যাপ সংকুচিত করার জন্য।

সর্টেড অ্যালুমিনিয়াম প্রোফাইল, শীট অফকাট, হালকা ওজনের অ্যালুমিনিয়াম স্ক্র্যাপ এবং নির্বাচিত অ্যালুমিনিয়াম পণ্যের জন্য উপযুক্ত।

উৎপাদনের সময় উৎপন্ন স্টিল কাট-অফ, স্ট্যাম্পিং বর্জ্য এবং প্রোফাইল অবশিষ্টাংশগুলি পরিচালনা করার জন্য।

স্ট্যাম্পিং, কাটিং এবং মেশিনিং অপারেশন থেকে মেটাল স্ক্র্যাপ কেন্দ্রীভূত করার জন্য।

আরও অভিন্ন ফার্নেস-চার্জ বেইল তৈরি করার জন্য।

কম্প্রেশন কন্টেইনার-স্পেস ব্যবহার উন্নত করতে পারে এবং পরিবহনের সময় আলগা-উপাদান সমস্যা কমাতে পারে।

ব্যালার বাছাই, কাটিং, কনভেয়িং এবং ব্যালিং ওয়ার্কফ্লোর মধ্যে একটি কেন্দ্রীয় কম্প্রেশন ইউনিট হিসাবে কাজ করতে পারে।

স্ক্র্যাপ উপাদান অনুসারে আলাদা করা উচিত, যেখানে সম্ভব প্লাস্টিক, রাবার, মাটি এবং অন্যান্য দূষক অপসারণ করা উচিত।

স্ক্র্যাপ স্টিল, অ্যালুমিনিয়াম বা উৎপাদন অফকাটগুলি ১৬০০×১০০০×৮০০ মিমি চেম্বারে লোড করা হয়।

উপাদানের ঘনত্ব এবং প্রয়োজনীয় বেলের উপর নির্ভর করে লোডিং পরিমাণ নিয়ন্ত্রণ করা উচিত।

টপ-কভার সিলিন্ডার বন্ধ হয় এবং আলগা উপাদানের প্রাথমিক কম্প্রেশন শুরু করে।

সাইড সিলিন্ডার ভিতরের দিকে চলে এবং উপাদানের প্রস্থ হ্রাস করে যখন অভ্যন্তরীণ শূন্যতা দূর করে।

প্রধান সিলিন্ডার ১৬০০ kN এর একটি নামমাত্র শক্তি প্রয়োগ করে প্রায় ৪০০-৬০০ মিমি দীর্ঘ এবং ৪০০×৪০০ মিমি ক্রস-সেকশন সহ একটি বেল তৈরি করে।

কম্প্রেশনের পরে, প্রধান, পার্শ্ব এবং টপ-কভার মেকানিজম মেশিনের কাজের ক্রম অনুসারে ফিরে আসে।

টার্ন-আউট সিলিন্ডার সমাপ্ত বেলটিকে প্রেস বক্স থেকে বের করে দেয়।

বেলটি ফর্কলিফ্ট, মেটেরিয়াল হ্যান্ডলার, লোডার বা অন্যান্য উপযুক্ত সরঞ্জাম ব্যবহার করে তার প্রকৃত ওজন অনুসারে স্থানান্তর করা যেতে পারে।

গ্রাহকদের সনাক্ত করা উচিত যে প্রধান উপাদানটি হল:

• কার্বন-স্টিল স্ক্র্যাপ
• অ্যালুমিনিয়াম স্ক্র্যাপ
• স্টেইনলেস-স্টিল অফকাট
• স্ট্যাম্পিং বর্জ্য
• হালকা-গেজ মেটাল
• প্রোফাইল অবশিষ্টাংশ
• মেশিনিং স্ক্র্যাপ

বিভিন্ন উপাদানের ভিন্ন ভিন্ন শক্তি, স্প্রিং-ব্যাক এবং মূল ঘনত্ব থাকে।

যদিও প্রেস বক্সের পরিমাপ ১৬০০×১০০০×৮০০ মিমি, এর মানে এই নয় যে এই মাত্রাগুলির কাছাকাছি প্রতিটি অনমনীয় আইটেম প্রস্তুতি ছাড়াই লোড করা যেতে পারে।

দীর্ঘ, পুরু বা অত্যন্ত অনমনীয় স্ক্র্যাপের ব্যালিংয়ের আগে কাটার প্রয়োজন হতে পারে।

প্রায় ১৬০-সেকেন্ডের সাইকেল কেবল একটি রেফারেন্স প্রদান করে। প্রকৃত থ্রুপুট লোডিং সময়, বেল হ্যান্ডলিং এবং পরবর্তী চক্রের জন্য প্রস্তুতির উপরও নির্ভর করে।

গ্রাহকদের প্রদান করা উচিত:

• প্রয়োজনীয় প্রতি ঘন্টা টন
• দৈনিক কাজের ঘন্টা
• মাসিক স্ক্র্যাপ ভলিউম
• লোডিং পদ্ধতি
• অবিচ্ছিন্ন অপারেশন প্রয়োজন কিনা

উৎস স্পেসিফিকেশন বেলের মাত্রা প্রদান করে কিন্তু একটি নির্দিষ্ট বেলের ওজন উল্লেখ করে না।

প্রকৃত বেলের ওজন উপাদানের ঘনত্ব, মূল আকৃতি, দূষণ এবং কম্প্রেশন ফলাফলের উপর নির্ভর করে। একটি নির্ভরযোগ্য বেলের ওজন অনুমান করার জন্য উপাদানের তথ্য বা একটি ট্রায়াল কম্প্রেশন প্রয়োজন।

একটি ৪০০×৪০০ মিমি বেল ভারী হতে পারে। সাইটে উপযুক্ত হ্যান্ডলিং সরঞ্জাম থাকা উচিত, যেমন:

• ফর্কলিফ্ট
• মেটেরিয়াল হ্যান্ডলার
• লোডার
• ক্রেন
• বেল কনভেয়র

মেশিনটি দুটি ১৫ কিলোওয়াট মোটর ব্যবহার করে, যার মোট ইনস্টল করা শক্তি প্রায় ৩০ কিলোওয়াট।

গ্রাহকদের নিশ্চিত করা উচিত:

• ভোল্টেজ
• থ্রি-ফেজ পাওয়ার
• ফ্রিকোয়েন্সি
• উপলব্ধ বৈদ্যুতিক ক্ষমতা
• কেবল এবং সুরক্ষা প্রয়োজনীয়তা

Y83-160 একটি টার্ন-আউট ডিসচার্জ কাঠামো ব্যবহার করে। বেলের ডিসচার্জ এবং হ্যান্ডলিংয়ের জন্য মেশিনের পাশে পর্যাপ্ত জায়গা সংরক্ষণ করা উচিত।

প্রধান সিলিন্ডারের নামমাত্র শক্তি ১৬০০ kN, প্রায় ১৬০ টন। মেশিনটিতে অন্যান্য কম্প্রেশন আন্দোলনের জন্য একটি ১২৫০ kN সাইড সিলিন্ডার এবং একটি ৬৩০ kN টপ-কভার সিলিন্ডারও অন্তর্ভুক্ত রয়েছে।

রেফারেন্স বেলের আকার হল (৪০০-৬০০)×৪০০×৪০০ মিমি, একটি ৪০০×৪০০ মিমি ক্রস-সেকশন সহ। প্রকৃত দৈর্ঘ্য লোডিং পরিমাণ এবং উপাদানের বৈশিষ্ট্যের উপর নির্ভর করে পরিবর্তিত হয়।

উপলব্ধ স্পেসিফিকেশন একটি নির্দিষ্ট বেলের ওজন উল্লেখ করে না। বেলের ওজন ধাতুর ধরণ, মূল বাল্ক ঘনত্ব, দূষণ এবং কম্প্রেশন ফলাফলের উপর নির্ভর করে।

রেফারেন্স সাইকেল সময় প্রায় ১৬০ সেকেন্ড। প্রকৃত প্রতি ঘন্টা আউটপুটে উপাদান লোডিং, বেল স্থানান্তর এবং প্রস্তুতির সময়ও অন্তর্ভুক্ত করতে হবে, তাই কেবল সাইকেল সময় থেকে একটি নির্দিষ্ট পরিমাণ নিশ্চিত করা যায় না।

টার্ন-আউট সিলিন্ডার সংকুচিত বেলটিকে চেম্বার থেকে বের করে দেয়, ম্যানুয়াল অপসারণের কাজ হ্রাস করে এবং ফর্কলিফ্ট বা মেটেরিয়াল হ্যান্ডলার দিয়ে বেল সংগ্রহ করা সহজ করে তোলে।

মেশিনটি এক বছরের ওয়ারেন্টি সহ সরবরাহ করা হয়। প্রকৃত পরিস্থিতি অনুযায়ী উৎপাদন-সম্পর্কিত গুণমানের সমস্যার জন্য প্রযুক্তিগত এবং খুচরা যন্ত্রাংশ সহায়তা প্রদান করা হয়।

ওয়ারেন্টি সময়কালের পরে, দীর্ঘমেয়াদী সমস্যা সমাধান নির্দেশিকা, রক্ষণাবেক্ষণ সুপারিশ এবং খুচরা যন্ত্রাংশ সরবরাহ উপলব্ধ থাকে।

আমাদের প্রকৌশল দল নিম্নলিখিত পরীক্ষাগুলিতে সহায়তা করতে পারে:

• হাইড্রোলিক সিস্টেম চাপ
• সিলিন্ডার মুভমেন্ট সিকোয়েন্স
• মোটর এবং পাম্প অপারেশন
• ভালভ-ব্লক অবস্থা
• হাইড্রোলিক-তেলের তাপমাত্রা
• সিল লিক
• বেল টার্ন-আউট মুভমেন্ট

উপলব্ধ যন্ত্রাংশের মধ্যে রয়েছে:

• সিলিন্ডার সিল
• হাইড্রোলিক-পাম্প উপাদান
• বৈদ্যুতিক উপাদান
• হাইড্রোলিক হোস
• ফিল্টার উপাদান
• ফিটিংস এবং ভালভ
• অন্যান্য সাধারণত ব্যবহৃত যন্ত্রাংশ

ইনস্টলেশন, কমিশনিং, দৈনিক অপারেশন এবং নিয়মিত সার্ভিসিং সমর্থন করার জন্য অপারেটিং নির্দেশাবলী, রক্ষণাবেক্ষণ নির্দেশিকা এবং মৌলিক প্রযুক্তিগত নথি সরবরাহ করা যেতে পারে।
